POINCONNEUSE UNIVERSELLE IW-60B
Le modèle IW-60B est une poinçonneuse universelle compacte et complète avec poste de grugeage. La conception du poste de poinçonnage permet le poinçonnage d’UPN de grandes dimensions. La coupe de cornières peut être effectuée au poste de coupe plats. Ce modèle est conçu pour être polyvalent, efficace, fiable et simple d’utilisation.

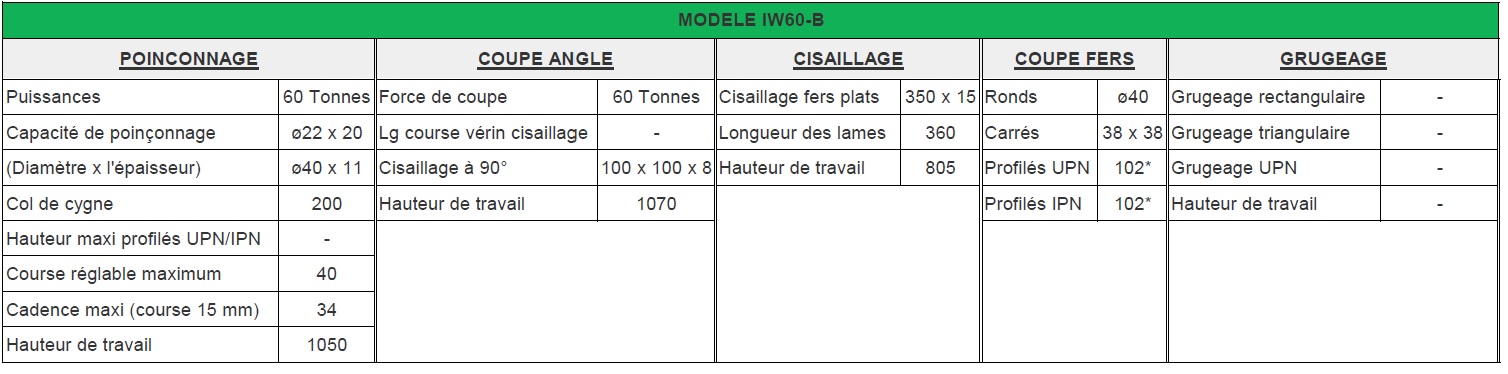

Tableau des capacités ci-dessous
MODELE |
IW-45K |
IW-60K |
IW-60B |
IW-85KD |
|---|---|---|---|---|
POINCONNAGE |
||||
| Puissance | 45 Ton | 60 Ton | 60 Ton | 85 Ton |
| Capacité de poinçonnage | ø22 x 15 | ø22 x 20 | ø22 x 20 | ø27 x 22 |
| (Diamètre x épaisseur) | ø40 x 8 | ø40 x 11 | ø40 x 11 | ø50 x 12 |
| Col de cygne | 165 | 200 | 200 | 410 |
| Course réglable maximum | 30 | 40 | 40 | 100 |
| Cadence maxi (course 15mm) | 37 | 34 | 34 | 38 |
| Hauteur de travail | 1050 | 1050 | 1050 | 1050 |
COUPE D’ANGLE |
||||
| Force de coupe | 45 Ton | 60 Ton | 60 Ton | 110 Ton |
| Lg course vérin cisaillage | – | – | – | 50 |
| Cisaillage à 90° | 75 x 75 x 6 | 100 x 100 x 7 | 100 x 100 x 7 | 130 x 130 x 12 |
| Hauteur de travail | 1000 | 1070 | 1070 | 1040 |
CISAILLAGE |
||||
| Cisaillage fers plats | 300 x 10 | 350 x 15 | 350 x 15 | 406 x 17 |
| Longueur des lames | 310 | 360 | 360 | 410 |
| Hauteur de travail | 800 | 805 | 805 | 726 |
COUPE FER |
||||
| Rond | ø30 | ø40 | ø40 | ø45 |
| Carré | 25 x 25 | 38 x 38 | 38 x 38 | 45 x 45 |
| Channel Shear | 75 x 40* | 100 x 50* | 100 x 50* | 150 x 75* |
| I Beam Shear | – | – | – | 150 x 75* |
GRUGEAGE |
||||
| Grugeage rectangualire | 50.8 x 90 x 7 | 50.8 x 90 x 8 | – | 63.5 x 90 x 12 |
| Grugeage triangulaire | 90 x 90 x 8* | 90 x 90 x 8* | – | 105 x 105 x 12* |
| Channel Notching | – | – | – | 180~200 |
| Hauteur de travail | 1050 | 1050 | – | 1050 |

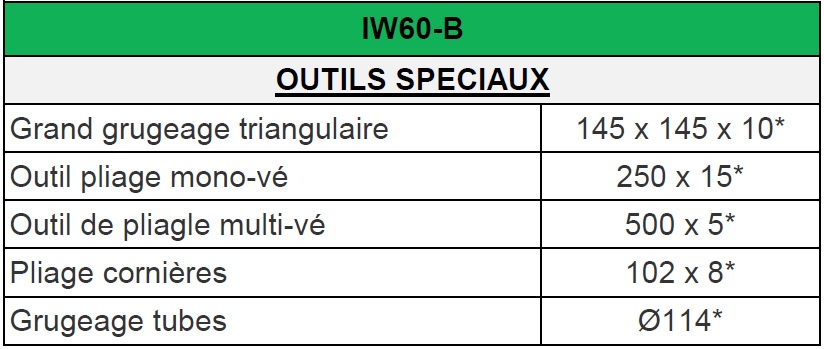

OUTILS SPECIAUX |
||||
| Grand grugeage triangulaire | – | – | – | 145 x 145 x 10* |
| Outil de pliage mono-vé | 160 x 8* | 160 x 8* | 160 x 8* | 250 x 12* |
| Outil de pliage multi-vé | 250 x 4* | 250 x 6* | 300 x 6 | 500 x 5* |
| Pliage cornières | 65 x 65 x 8* | 65 x 65 x 8* | 65 x 65 x 8* | 100 x 100 x 7* |
| Grugeage tube | ø60* | ø60* | ø60* | ø100* |

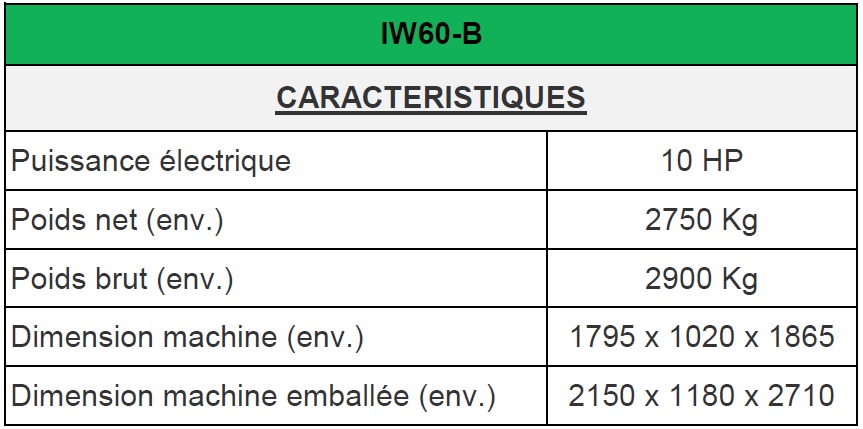

AUTRE |
||||
| Puissance électrique | 5 HP | 7.5 HP | 7.5 HP | 10 HP |
| Poids net (environ) | 870 kg | 1160 kg | 1360 kg | 2720 kg |
| Poids brut (environ) | 970 kg | 1310 kg | 1510 kg | 2920 kg |
| Dimension machine (environ) | 1050 x 760 x 1490 | 1180 x 760 x 163 | 1380 x 760 x 1630 | 1755 x 1020 x 1865 |
| Dimension machine emballée (environ) | 1300 x 880 x 1750 | 1460 x 900 x 1880 | 1700 x 870 x 1950 | 2000 x 1140 x 2120 |
