POINCONNEUSE UNIVERSELLE IW-85KD
Le modèle IW-85KD est une machine qui travaille avec un mouvement vertical sur toutes les stations. Cette particularité que l’on retrouve dans tous les modèles de la série K, permet de diminuer les déformations pendant les opérations de cisaillage et de grugeage. Le modèle IW-85KD vous permettra de réaliser parfaitement toutes vos opérations de poinçonnage, cisaillage et grugeage pendant des années.

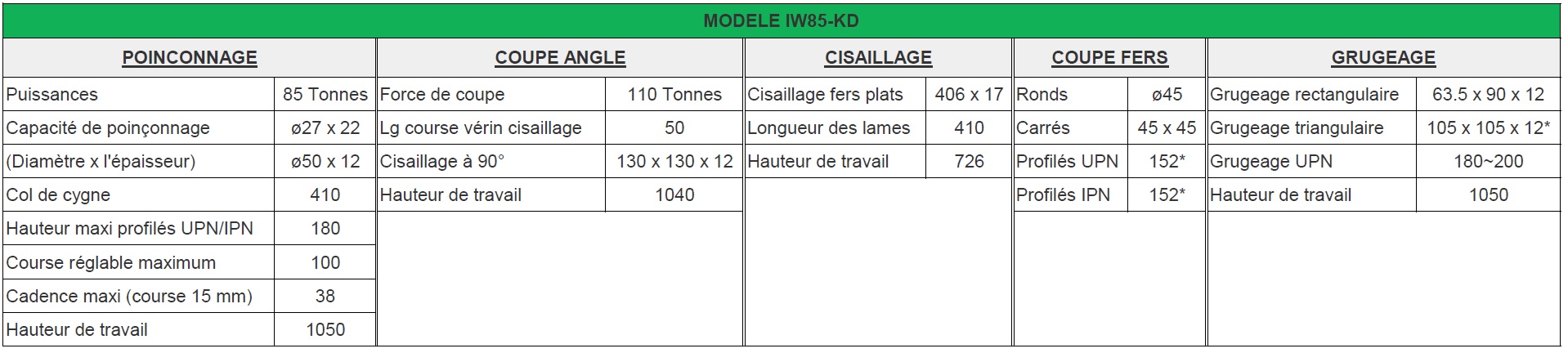

Tableau des capacités ci-dessous
MODELE |
IW-45K |
IW-60K |
IW-60B |
IW-85KD |
|---|---|---|---|---|
POINCONNAGE |
||||
| Puissance | 45 Ton | 60 Ton | 60 Ton | 85 Ton |
| Capacité de poinçonnage | ø22 x 15 | ø22 x 20 | ø22 x 20 | ø27 x 22 |
| (Diamètre x épaisseur) | ø40 x 8 | ø40 x 11 | ø40 x 11 | ø50 x 12 |
| Col de cygne | 165 | 200 | 200 | 410 |
| Course réglable maximum | 30 | 40 | 40 | 100 |
| Cadence maxi (course 15mm) | 37 | 34 | 34 | 38 |
| Hauteur de travail | 1050 | 1050 | 1050 | 1050 |
COUPE D’ANGLE |
||||
| Force de coupe | 45 Ton | 60 Ton | 60 Ton | 110 Ton |
| Lg course vérin cisaillage | – | – | – | 50 |
| Cisaillage à 90° | 75 x 75 x 6 | 100 x 100 x 7 | 100 x 100 x 7 | 130 x 130 x 12 |
| Hauteur de travail | 1000 | 1070 | 1070 | 1040 |
CISAILLAGE |
||||
| Cisaillage fers plats | 300 x 10 | 350 x 15 | 350 x 15 | 406 x 17 |
| Longueur des lames | 310 | 360 | 360 | 410 |
| Hauteur de travail | 800 | 805 | 805 | 726 |
COUPE FER |
||||
| Rond | ø30 | ø40 | ø40 | ø45 |
| Carré | 25 x 25 | 38 x 38 | 38 x 38 | 45 x 45 |
| Channel Shear | 75 x 40* | 100 x 50* | 100 x 50* | 150 x 75* |
| I Beam Shear | – | – | – | 150 x 75* |
GRUGEAGE |
||||
| Grugeage rectangualire | 50.8 x 90 x 7 | 50.8 x 90 x 8 | – | 63.5 x 90 x 12 |
| Grugeage triangulaire | 90 x 90 x 8* | 90 x 90 x 8* | – | 105 x 105 x 12* |
| Channel Notching | – | – | – | 180~200 |
| Hauteur de travail | 1050 | 1050 | – | 1050 |
OUTILS SPECIAUX |
||||
| Grand grugeage triangulaire | – | – | – | 145 x 145 x 10* |
| Outil de pliage mono-vé | 160 x 8* | 160 x 8* | 160 x 8* | 250 x 12* |
| Outil de pliage multi-vé | 250 x 4* | 250 x 6* | 300 x 6 | 500 x 5* |
| Pliage cornières | 65 x 65 x 8* | 65 x 65 x 8* | 65 x 65 x 8* | 100 x 100 x 7* |
| Grugeage tube | ø60* | ø60* | ø60* | ø100* |
AUTRE |
||||
| Puissance électrique | 5 HP | 7.5 HP | 7.5 HP | 10 HP |
| Poids net (environ) | 870 kg | 1160 kg | 1360 kg | 2720 kg |
| Poids brut (environ) | 970 kg | 1310 kg | 1510 kg | 2920 kg |
| Dimension machine (environ) | 1050 x 760 x 1490 | 1180 x 760 x 163 | 1380 x 760 x 1630 | 1755 x 1020 x 1865 |
| Dimension machine emballée (environ) | 1300 x 880 x 1750 | 1460 x 900 x 1880 | 1700 x 870 x 1950 | 2000 x 1140 x 2120 |
